历史百科网

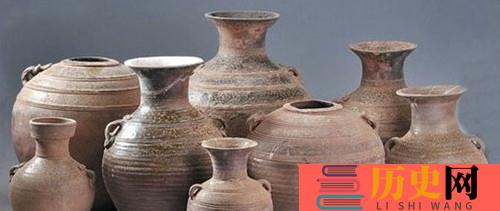

原始瓷的形成和发展

总的来说,瓷器应具备的几个条件是:一是原材料的选择和加工,主要表现在Al2O3的增加和Fe2O3的减少,使轮胎的质量变白;车身致密烧结,不吸水,击打时发出清脆的金石声;三是花瓶表面高温烧制釉,体釉结合牢固,厚薄均匀。三者中,原料是成瓷的最基本条件,是成瓷的内因,烧成温度和上釉是成瓷的外因,但也是缺一不可的,条件。重要。因此,要判断是否是瓷器,必须紧密结合以上三个条件来考察。
从我国各地出土的青瓷商周商品来看,瓷器的形成条件已基本具备,应属于瓷器范畴。是陶瓷向瓷过渡阶段的产物。也可以说,原瓷还处于瓷的低阶阶段,故称原瓷。与印刷硬质陶瓷相比,原瓷和白瓷坚硬耐用,表面釉料不易污染,美观。
前者烧成温度略高,表面上釉,而后者大部分温度较低,没有表面上釉。两者有明显的区别。原始瓷器与其他以灰陶、填砂陶为主的陶土也有本质区别。也就是说,陶瓷是用熔融粘土(陶瓷粘土)成功烧成的,这种粘土含有大量的熔剂,尤其是Fe2O3含量一般在6%左右,最高可达10%,而原瓷由小熔剂制成,它由粘土(也称为高岭土或高岭土)制成,特别是Fe2O3含量一般在2%左右。

高岭土是一种主要由高岭石组成的粘土。长石充分风化后,形成高岭土、石英和可溶性盐类,然后随雨水和河流漂流转移到其他井中重新沉积,此时石英和可溶性盐类已经分离,即可得到高岭土.高岭土在瓷坯中占有很大比例,是制作瓷器的良好原料。由于原料不同,陶瓷的烧成温度一般在900℃左右,最高也只有1000℃左右,超过就会变形或熔化。原瓷所用原料可在较高温度下烧成,一般在1200℃以上。
釉料为硅酸盐,施以平涂,在一定温度下蒸煮融化;当温度下降时,形成连续的玻璃层,或形成玻璃体和晶体的混合层。釉的发明和使用是原始瓷器出现的先决条件。原始商鄂州瓷器的釉色为黄绿色或蓝灰色。根据化学分析,证明当时的釉料是石灰釉。 CaO含量在16%左右,有的高达20%,可用石灰石粘土烧制。由于粘土中含有或多或少的铁,釉中还含有约2%的Fe2O3,在氧化气氛下烧成青色或绿松石色(见李家之:《我国古代陶瓷和瓷器工艺发展研究》,《考古学》) ”,1978 年,第 3 期)。
原始的瓷器成型工艺多由泥棒和板组成。部分原瓷表亦饰有印花图案,部分图案与同时期的硬印陶瓷相同。由于打击,工具的内壁也留下了一个由“刀”对内壁形成的凹坑。原始瓷器有的内外壁施釉,有的外壁施釉,内壁上部和内壁下部不施釉。 , 釉质厚度不均匀,釉质有滑动现象。据目前公布的资料,中国早期瓷器出土于黄河中下游的河南、河北、山西和中下游的湖北、湖南、江西、江苏等商代中期遗址和墓葬中。长江下游3500多年前的商代中期。

严正声明:本文由历史百科网 注册或游客用户灵武 自行上传发布关于» 原始瓷的形成和发展的内容,本站只提供存储,展示,不对用户发布信息内容的原创度和真实性等负责。请读者自行斟酌。同时如内容侵犯您的版权或其他权益,请留言并加以说明。站长审查之后若情况属实会及时为您删除。同时遵循 CC 4.0 BY-SA 版权协议,尊重和保护作者的劳动成果,转载请标明出处链接和本声明内容:作者:灵武;本文链接:http://www.freedefine.cn/wenzhan/17931.html

赞 ()
分享到:更多 ()
我是一个广告位
留言与评论(共有 0 条评论)

验证码:
